Mengatur Efisiensi Listrik Melalui Instalasi Trox Box VAV yang Tepat
Bagi pengelola gedung perkantoran atau fasilitas komersial, tagihan listrik sering kali menjadi beban operasional yang paling besar, dan hampir 50 persen dari total biaya tersebut biasanya berasal dari sistem HVAC atau pendingin ruangan. Di sinilah peran penting dari sebuah komponen bernama Trox Box, atau yang lebih dikenal secara teknis sebagai unit VAV (Variable Air Volume).
Trox Box bukan sekadar kotak logam yang tersambung di jalur ducting. Alat ini adalah “otak” yang mengatur berapa banyak udara dingin yang harus masuk ke sebuah ruangan berdasarkan kebutuhan nyata. Jika dipasang dengan benar, alat ini bisa menghemat energi secara signifikan. Namun, jika instalasinya asal-asalan, unit ini justru bisa menjadi penghambat aliran udara yang membuat kompresor dan fan bekerja jauh lebih berat.
Mengapa Trox Box VAV Jadi Kunci Hemat Energi di Gedung?
Konsep dasar dari efisiensi HVAC sebenarnya sederhana: jangan mendinginkan ruangan yang sedang tidak digunakan. Trox Box bekerja dengan prinsip tersebut. Ketika sebuah ruang rapat penuh dengan orang, sensor akan mengirim sinyal agar unit VAV membuka damper lebih lebar. Sebaliknya, saat ruangan kosong, alat ini akan mengecilkan bukaan udara.
Mekanisme Variable Air Volume dalam Menekan Biaya Listrik
Sistem VAV berbeda dengan sistem Constant Air Volume (CAV) yang terus menghembuskan udara dengan volume yang sama sepanjang hari. Dengan menggunakan Trox Box yang responsif, beban pada AHU (Air Handling Unit) akan berkurang secara otomatis saat permintaan udara menurun. Penurunan putaran fan ini berbanding lurus dengan penghematan watt listrik yang cukup drastis dalam skala bulanan.
Tahapan Sebelum Pemasangan: Pengecekan Desain dan Komponen
Sebelum tim ahliAC mulai melakukan pemasangan di atas plafon, pengecekan unit adalah langkah yang tidak boleh dilewati. Pastikan setiap unit Trox Box yang tiba di lokasi dalam kondisi mulus, terutama pada bagian sensor tekanan dan motor aktuatornya. Kerusakan kecil pada bagian sensor bisa berakibat pada pembacaan airflow yang meleset total.
Menentukan Lokasi Pemasangan di Jalur Ducting
Posisi menentukan prestasi. Kami sering menemukan di lapangan, Trox Box dipasang tepat setelah tekukan tajam (elbow). Ini adalah kesalahan teknis yang fatal. Aliran udara yang masuk ke dalam box haruslah stabil dan tenang agar sensor bisa membaca tekanan statis (static pressure) dengan akurat. Idealnya, berikan jarak jalur lurus minimal 3 sampai 5 kali diameter pipa ducting sebelum udara masuk ke unit Trox.
Langkah Teknis Pemasangan Trox Box di Lapangan
Memasang unit ini membutuhkan ketelitian lebih dibandingkan sekadar menyambung pipa ducting biasa. Unit harus digantung dengan kuat namun tetap menggunakan peredam getaran agar suara motor aktuator tidak merambat ke struktur plafon dan mengganggu kenyamanan penghuni di bawahnya.
1. Koneksi Kontroler dan Sensor Udara

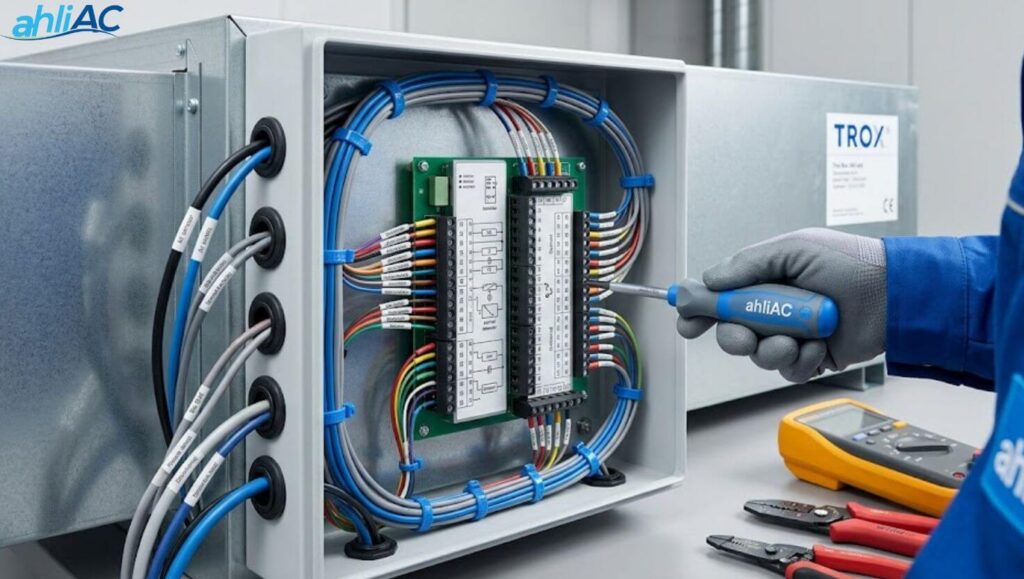

Setiap Trox Box dilengkapi dengan tabung sensor yang sangat sensitif. Pastikan selang penghubung antara sensor dan kontroler tidak terjepit atau tertekuk. Kami di ahliAC selalu memastikan instalasi kabel kontrol mengikuti jalur yang rapi dan terhindar dari induksi kabel power besar, guna mencegah gangguan sinyal yang bisa membuat pergerakan damper menjadi tidak stabil.
2. Pengaturan Damper untuk Airflow yang Stabil

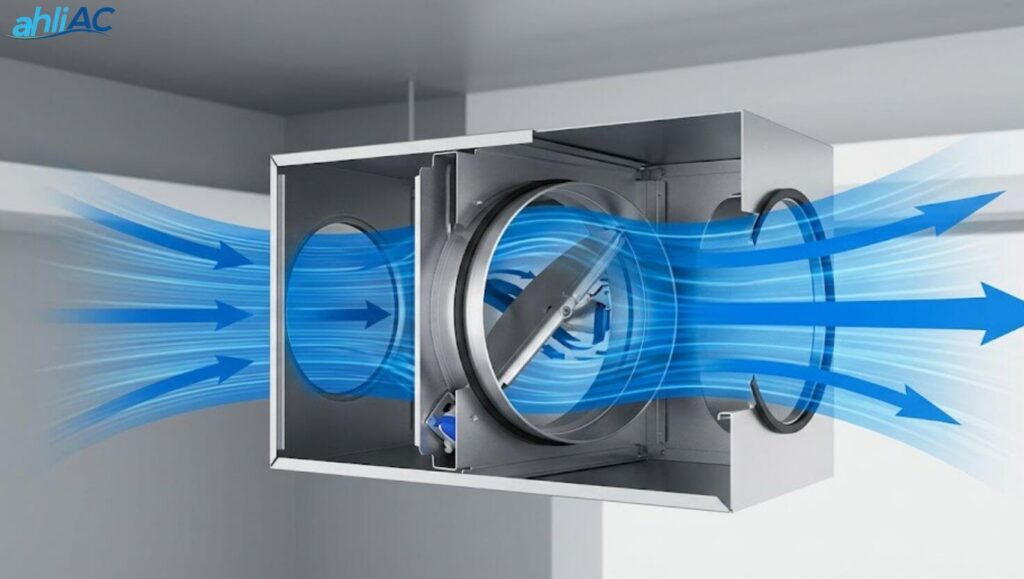

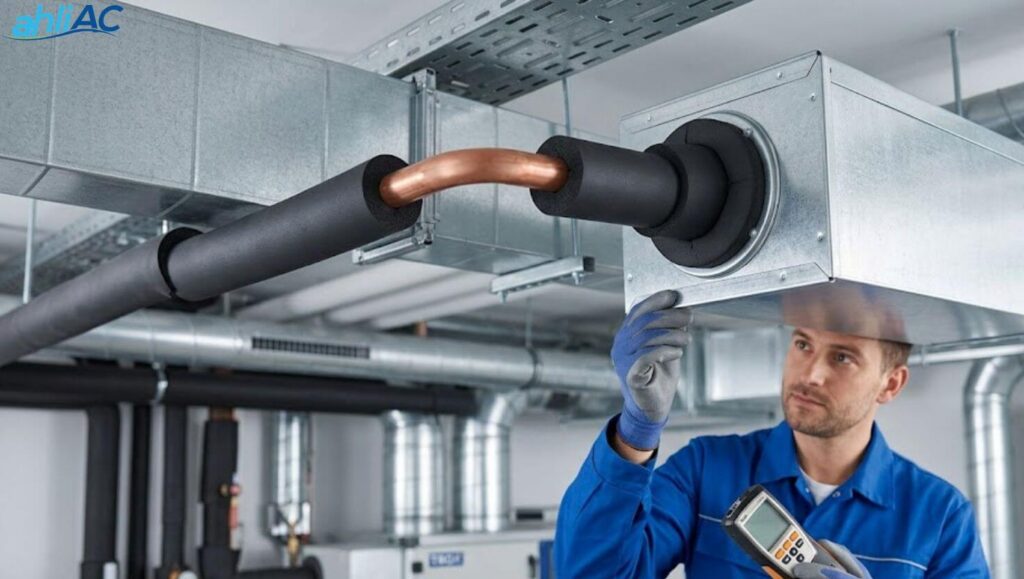

Setelah unit terpasang pada jalurnya, pastikan pergerakan damper di dalam box bisa bergerak bebas dari posisi menutup penuh hingga membuka penuh. Hambatan sekecil apa pun pada poros damper akan membuat motor bekerja paksa dan memperpendek umur komponen. Penggunaan insulasi yang rapi di sekeliling sambungan box juga wajib dilakukan agar tidak ada kebocoran udara dingin yang terbuang sia-sia.
Kalibrasi: Rahasia Performa Maksimal Setelah Terpasang

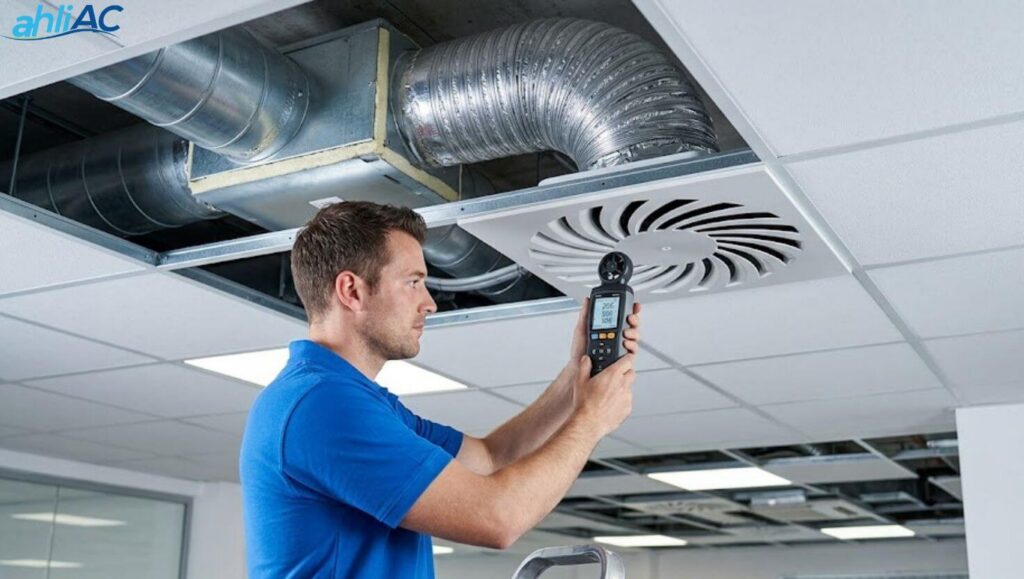

Pekerjaan belum selesai hanya karena box sudah menggantung. Tahap paling krusial adalah kalibrasi. Kita harus memastikan bahwa angka volume udara yang terbaca di sistem komputer sesuai dengan kenyataan udara yang keluar dari diffuser menggunakan alat ukur hood anemometer.
Tanpa kalibrasi, sistem VAV hanyalah sebuah aksesori mahal. Sering terjadi kasus di mana sistem melaporkan udara sudah cukup, namun orang di dalam ruangan masih merasa gerah. Kalibrasi yang tepat memastikan kenyamanan termal tercapai dengan penggunaan daya listrik seminimal mungkin.
Troubleshooting Ringan Saat Sistem Mulai Beroperasi
Jika Anda mendengar suara siulan yang kencang dari arah Trox Box, kemungkinan besar ada masalah pada tekanan statis yang terlalu tinggi atau ada bagian damper yang tidak menutup sempurna. Selain itu, jika suhu ruangan tidak kunjung stabil, periksa kembali sensor ruangan yang terhubung ke unit VAV. Kadang masalahnya sederhana: sensor terhalang oleh furnitur atau terkena paparan panas langsung dari alat elektronik lain, sehingga mengirimkan informasi yang salah ke unit Trox.
Perbandingan Efisiensi: VAV (Trox Box) vs Sistem Konvensional
| Aspek Perbandingan | Sistem Konvensional (CAV) | Sistem Modern (Trox VAV) |
| Konsumsi Listrik Fan | Stabil Tinggi (100% terus menerus) | Fluktuatif Mengikuti Beban (Hemat hingga 40%) |
| Kontrol Suhu | On/Off (Sering terjadi fluktuasi panas-dingin) | Presisi (Menyesuaikan volume udara secara halus) |
| Tingkat Kebisingan | Suara angin stabil di semua ruangan | Sangat senyap saat beban pendinginan rendah |
| Umur Pakai AHU | Lebih pendek karena beban kerja tetap | Lebih panjang karena beban kerja fleksibel |
FAQ (Pertanyaan yang Sering Diajukan)
1. Apakah semua gedung harus menggunakan Trox Box?
Sangat disarankan untuk gedung dengan banyak ruangan yang pola pemakaiannya berbeda-beda, seperti kantor dengan banyak ruang meeting dan ruang staf.
2. Bagaimana cara mengetahui jika Trox Box sudah waktunya diservis?
Tandanya antara lain adalah munculnya suara berisik dari plafon, suhu ruangan yang tidak stabil, atau adanya laporan error pada sistem BMS (Building Management System).
3. Apakah alat ini membutuhkan penggantian filter?
Trox Box sendiri biasanya tidak memiliki filter internal, namun ia sangat bergantung pada kebersihan udara dari AHU. Jika udara kotor, sensor di dalam box bisa tersumbat debu.
4. Bisa hemat listrik berapa persen dengan alat ini?
Tergantung pola pemakaian, namun secara rata-rata bisa menghemat 20 persen hingga 40 persen konsumsi energi pada bagian fan blower.
5. Apakah ahliAC bisa melakukan audit energi untuk sistem VAV yang sudah lama?
Tentu, kami menyediakan jasa audit dan kalibrasi ulang untuk memastikan sistem Trox Anda kembali ke performa efisiensi terbaiknya.
